برد آردوینو Arduino mega وای فای دار ( ESP8266)
برد آردوینو مگا وای فای دار با ماژول وای فای داخلی ESP8266 یکی از بردهای قدرتمند و گسترده‌ی آردوینو است که امکانات بیشماری را برای ساخت پروژه‌های الکترونیکی ارائه می‌دهد. این برد به دلیل ادغام ESP8266، امکان ارتباط بی‌سیم با شبکه و اینترنت را به کاربران فراهم می‌کند. در این مقاله، نحوه‌ی معرفی، نصب و راه‌اندازی برد آردوینو مگا با ماژول وای فای ESP8266 را شرح می‌دهیم. همچنین مد های کاری مختلف این برد و نحوه‌ی استفاده از آن در پروژه‌های مختلف را بررسی می‌کنیم.
معرفی برد آردوینو مگا وای فای دار با ماژول وای فای ESP8266:
برد آردوینو مگا با ماژول وای فای ESP8266 یک ترکیب قدرتمند است که امکانات متعددی را به کاربران ارائه می‌دهد. در زیر ویژگی‌های کلیدی این برد را معرفی می‌کنیم:
ویژگی‌های برد آردوینو مگا:
پردازنده قدرتمند:
– برد آردوینو مگا از میکروکنترلر ATmega2560 با سرعت 16 مگاهرتز استفاده می‌کند.
– حافظه فلش 256 کیلوبایت و حافظه RAM 8 کیلوبایتی دارد.
پورت‌ها و اتصالات:
– 54 پین دیجیتال ورودی/خروجی با امکان PWM.
– 16 ورودی آنالوگ.
– پورت USB برای اتصال به کامپیوتر و برنامه‌ریزی.
– پورت تغذیه خارجی با ولتاژ 5 ولت.
برای اطلاعات بیشتر در مورد برد های آردیونو اینجا کلیک کنید
ویژگی‌های ماژول وای فای ESP8266:
اتصال بی‌سیم:
– دارای ماژول وای فای ESP8266 که به صورت داخلی به برد افزوده شده است.
– این ماژول امکان اتصال به شبکه بی‌سیم و ارسال اطلاعات به اینترنت را فراهم می‌کند.
قابلیت هماهنگی با Arduino IDE:
– می‌توانید با استفاده از Arduino IDE و کتابخانه‌های ESP8266، برنامه‌هایی را بر روی این برد توسعه دهید.

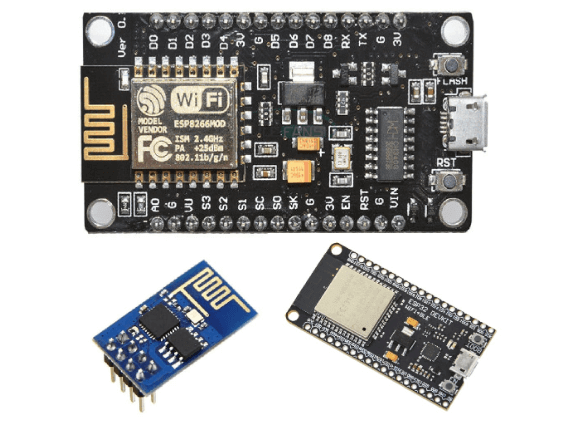

برای اطلاعات بیشتر در مورد برد های ESP اینجا کلیک کنید
برای دانلود نرم افزار آردیونو از وب سایت رسمی اینجا را کلیک کنید
نصب و راه‌اندازی برد آردوینو مگا وای فای:
نصب درایورها:
درایور ATmega16U2:
– برای اتصال از طریق USB به کامپیوتر، درایور ATmega16U2 نیاز است. این درایور به صورت پیشفرض در Arduino IDE وجود دارد.
درایور ESP8266:
– برای اتصال به ماژول وای فای، درایور ESP8266 را نصب کنید.
انتخاب برد در Arduino IDE:
انتخاب برد:
– وارد Arduino IDE شوید و به بخش “Tools” رفته و “Board” را بر روی “Arduino Mega 2560” تنظیم کنید.
انتخاب پورت:
– از بخش “Tools”، “Port” را انتخاب کرده و پورت مربوط به برد را انتخاب کنید.
انتخاب ماژول ESP8266:
– از بخش “Sketch”، “Include Library” و سپس “Manage Libraries” را انتخاب کرده و کتابخانه ESP8266 را نصب کنید.
مد های کاری برد آردوینو مگا با ماژول وای فای ESP8266:

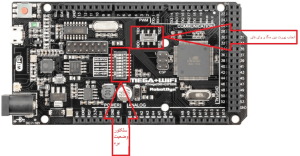

همانطور که گفته شد، برد Arduino Mega 2560 WiFi دارای دو پردازنده است: یکی Mega 2560 و دیگری ESP8266. ماژول ESP8266 به طور پیشفرض با دستورات AT فعال است، اما به راحتی می‌توانید Arduino را بر روی آن فلش کنید. در این آموزش، نحوه برنامه‌نویسی ماژول ESP8266 با Arduino توضیح داده شده است. روی این برد، چندین کلید سلکتور وجود دارد که با تنظیم وضعیت آن‌ها، باید برد را در حالت برنامه‌نویسی یا اجرای برنامه قرار دهید. این کلیدها در تصویر زیر مشخص شده‌اند.
برای دانلود عکس با کیفیت بالا اینجا را کلیک کنید

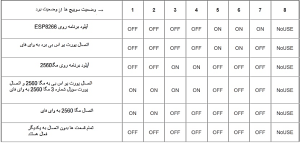

این کلیدها نقش مهمی در تنظیم وضعیت برد دارند. جدول زیر توضیح کاملی از ترتیب قرارگیری این کلیدها را ارائه می‌دهد.
برای دانلود عکس با کیفیت بالا اینجا را کلیک کنید
برای برنامه‌نویسی ماژول وای فای، ابتدا سوئیچ‌های حالت کاری برد را مطابق جدول فوق تنظیم کنید. سپس، پیش از آپلود کد، دکمه “mode” را یکبار فشار دهید. این کار باعث ورود ماژول وای فای به حالت پروگرام می‌شود.
مد مستقل (Standalone Mode):
- برنامه‌های مستقل:
– با استفاده از ESP8266 به عنوان یک ماژول وای فای مستقل، می‌توانید پروژه‌هایی را اجرا کنید که به اینترنت نیاز دارند.
- تبدیل به Web Server:
– برد را به عنوان یک وب سرور پیکربندی کرده و از طریق اینترنت به آن دسترسی پیدا کنید.
اتصال به Arduino IDE:
برنامه‌نویسی مستقیم:
– می‌توانید کد‌های آردوینو را مستقیماً بر روی برد اجرا کرده و از قابلیت‌های ESP8266 نیز استفاده کنید.
استفاده از ویژگی‌های ESP8266:
– از ویژگی‌های وای فای ماژول استفاده کرده و ارتباط بی‌سیم برقرار کنید.
نمونه کد:
#include <ESP8266WiFi.h>
const char *ssid = "نام_شبکه";
const char *password = "رمز_شبکه";
void setup() {
Serial.begin(115200);
delay(10);
// Connect to Wi-Fi
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("\nConnected to Wi-Fi");
}
void loop() {
// Your code here
}
پروژه‌های کاربردی با برد آردوینو مگا و ESP8266:
الف. اتصال به اینترنت و نمایش اطلاعات:
یکی از پروژه‌های معمول با استفاده از برد آردوینو مگا و ESP8266، پروژه نمایش اطلاعات از اینترنت است. به عنوان مثال، می‌توانید برنامه‌ای بنویسید که اطلاعات هواشناسی را از یک API اینترنتی بخواند و روی یک نمایشگر LCD یا سریال نمایش دهد.
ب. کنترل دستگاه‌ها از راه دور:
برد آردوینو مگا با ماژول ESP8266 امکان کنترل دستگاه‌ها از راه دور را فراهم می‌کند. مثلاً می‌توانید یک سیستم کنترل خانه (Smart Home) را پیاده‌سازی کنید که به کمک اینترنت، دستگاه‌هایی مانند لامپ‌ها، ترموستات و دستگاه‌های خنک کننده را کنترل کند.
برای اطلاعات بیشتر در زمینه ی کنترل خانه های هوشمند اینجا کلیک کنید
ج. ثبت داده‌ها در پایگاه داده آنلاین:
استفاده از برد آردوینو مگا و ESP8266 برای ثبت داده‌ها در پایگاه داده آنلاین یک کاربرد مهم است. می‌توانید اطلاعاتی مانند دما، رطوبت یا سایر حسگرها را بخوانید و آن‌ها را در پایگاه داده ابری ذخیره کنید. سپس از هر کجا که به اینترنت دسترسی دارید، می‌توانید به اطلاعات ذخیره‌شده دسترسی پیدا کنید.
چالش‌ها و راه‌حل‌های برد آردیونو مگا وای فای دار:
الف. مشکلات اتصال:
یکی از چالش‌های متداول این بردها، مشکلات مربوط به اتصال به اینترنت است. اطمینان حاصل کنید که شبکه Wi-Fi به درستی پیکربندی شده و رمز عبور صحیح است.
ب. مشکلات برنامه‌نویسی:
برنامه‌نویسی با استفاده از ماژول ESP8266 ممکن است چالش‌هایی داشته باشد. حواستان باشد که کتابخانه‌های مربوط به ESP8266 را به درستی به پروژه اضافه کنید و از نسخه‌های متناسب با Arduino IDE و میکروکنترلر استفاده کنید.
ج. مدیریت انرژی:
استفاده از ماژول Wi-Fi ممکن است باعث مصرف انرژی زیاد شود. برنامه‌های بهینه‌سازی شده و مدیریت مناسب انرژی، کمک به طراحی پروژه‌های با مصرف انرژی پایین خواهد کرد.
نتیجه‌گیری:
برد آردوینو مگا با ماژول وای فای ESP8266 یک ابزار قدرتمند برای توسعه پروژه‌های الکترونیکی است. با ادغام پردازنده قوی آردوینو مگا و امکانات اتصال بی‌سیم ESP8266، کاربران می‌توانند به راحتی پروژه‌های مختلفی را طراحی و پیاده‌سازی کنند. این برد انعطاف‌پذیری بالایی دارد و می‌تواند در حالت‌های مختلفی مانند مد مستقل یا به همراه آردوینو IDE برای برنامه‌نویسی مورد استفاده قرار گیرد.
